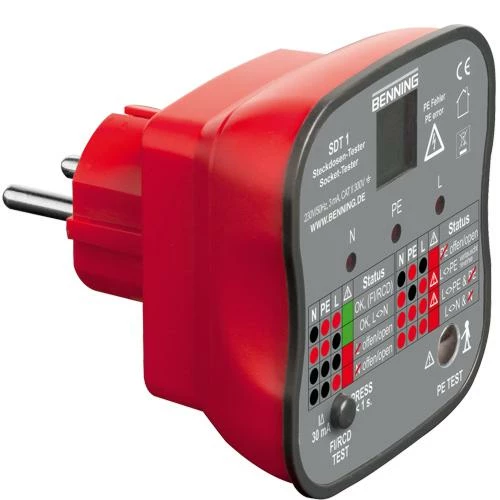

BENNING Steckdosentester SDT 1

BENNING Steckdosentester SDT 1
Steckdosentester mit Fingerkontakt für aktive PE-Fehlererkennung und Prüfung der Auslösefunktion von 30 mA FI/RCD-Schutzschaltern

Anwendung:
• Einfache und schnelle Prüfung von Schutzkontaktsteckdosen, Kabeltrommeln und Verlängerungsleitungen auf korrekten Anschluss. Vorhandene Verdrahtungsfehler und unzulässig hohe Berührungsspannungen am Schutzleiteranschluss (PE) werden direkt angezeigt. Zusätzlich kann die Auslösefunktion eines 30 mA Fehlerstrom-Schutzschalters (FI/RCD) durch Betätigung der FI/RCD-Taste überprüft werden.

Prüffunktionen:
• Anzeige des korrekten Verdrahtungszustandes über Leuchtdioden (LEDs).
• Verdrahtungsfehler, wie fehlender PE-, N- und L-Leiter sowie die Vertauschung von L- und PE-Leiter werden deutlich über drei Leuchtdioden angezeigt.
• Aktiver PE-Test mit Berührungselektrode und LC-Display warnt vor dem Anliegen einer gefährlichen Berührungsspannung (> 50 V) am Schutzleiteranschluss (PE).
• Prüftaste zur Prüfung der Auslösefunktion von 30 mA FI/RCD-Schutzschalter.

Besonderheiten:
• Einfache und sichere Bedienung durch unterwiesene Personen (EUPs).

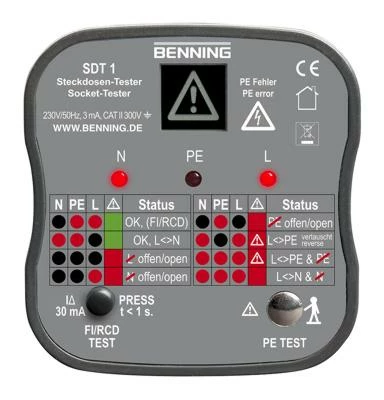

• Leicht verständliche Status-Tabelle informiert über den korrekten Anschluss (OK, grün) und die Art des vorliegenden Fehlers (rot) der Schutzkontaktsteckdose.
