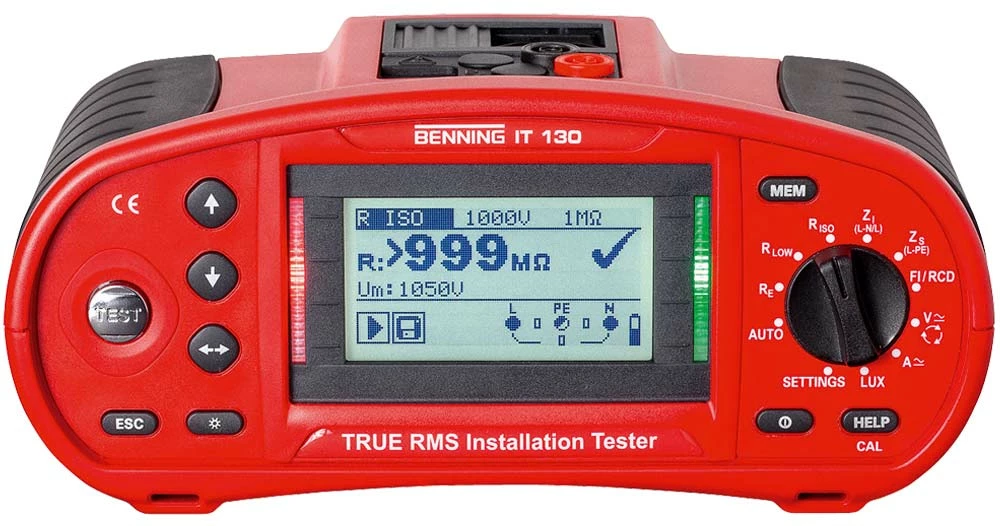

BENNING IT 130 Installationsprüfgerät

BENNING IT 130 TRMS-Installationsprüfgerät
Prüfung gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110)
Prüfung von FI / RCD-Schutzschalter Typ B / B+ (allstromsensitiv) und Typ AC, A, F (Mischfrequenzen) noch einfachere, rationellere und sicherere Prüfungen

Leistungsmerkmale:
• NEU: Bidirektionale Schnittstellen (USB / RS 232)
• NEU: Messwertspeicher über 4 Ebenen (Objekt, Block, Sicherung, Messpunkt)
• NEU: Upload von Anlagenstrukturen, Download von Messwerten
• NEU: Integrierte Echtzeituhr (Messwert mit Datum / Uhrzeit)
• NEU: Eindeutige Gut /Schlecht-Anzeige über grüne / rote LED am Prüfgerät und an schaltbarer Commander-Prüfspitze
• NEU: Commander-Prüfspitze mit TEST- und SPEICHER-Taste sowie leuchtstarker LED-Messstellenbeleuchtung
• alle Messfunktionen direkt über Drehschalter anwählbar
• Messwertspeicher für 1800 Messungen
• Grafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion mit Anschlussdiagramm
• Stromversorgung über 6 NiMH AA-Akkus
• Akkuladefunktion im Gerät integriert

Messfunktionen:
• Niederohmwiderstand von Schutzleiter- und Potentialausgleichsleiterverbindungen (Prüfstrom: 200 mA mit Polaritätsumkehr)
• Isolationswiderstand mit Prüfspannungen von 50 V, 100 V, 250 V, 500 V und 1.000 V
• Leitungsimpedanz (L-N / L) mit Spannungsfall und Kurzschlussstrom
• Schleifenimpedanz (L-PE) ohne FI/ RCD-Auslösung und Kurzschlussstrom
• Prüfung von FI/ RCD-Schutzschalter, Standard und verzögert (S), Typ AC, A, F, B, B+ mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampentest)
• TRUE RMS Spannung, Frequenz und Drehfeldrichtungsprüfung
• Erstfehler-Leckstrom im IT-Netz

BENNING IT 130 TRUE RMS-Installationsprüfgerät
Geeignet für Elektrotechnik, Industrie (Sicherheitsprüfungen an elektrischen Anlagen bis 1000 V), Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, Protokollierung, Photovoltaik
Multifunktionales Installationsprüfgerät zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110), inkl. Prüfung von FI/ RCD-Schutzschalter Typ B/ B+ (allstromsensitiv) und Typ AC, A, F (Mischfrequenzen)
• Messungen: Niederohmwiderstand (200 mA mit Polaritätsumkehr), Durchgang (7 mA), Isolationswiderstand (50 V/ 100 V/ 250 V/ 500 V/ 1000 V), Leitungsimpedanz (L-N/ L) mit Spannungsfall und Kurzschlussstrom, Schleifenimpedanz (L-PE) ohne FI/RCD-Auslösung und Kurzschlussstrom, Prüfung von FI/RCD-Schutzschalter Standard und verzögert (S) (Typ AC, A, F, B, B+ mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampe)), TRUE RMS-Spannung, Frequenz, Drehfeld, Erstfehler-Leckstrom im IT-Netz
• Messungen über optionales Zubehör: Erdung über 3-Leiter-Methode mit BENNING Erdungsset (044113), TRUE RMS Strom über Stromzangenadapter BENNING CC 1 (044037), BENNING CC 2 (044110) oder BENNING CC 3 (044038), Beleuchtungsstärke über BENNING Luxmeter Typ B (044111)
• Besonderheiten: Messwertspeicher über 4 Ebenen (Objekt, Block, Sicherung, Messpunkt), Upload von Anlagenstrukturen, Download von Messwerten, integrierte Echtzeituhr (Messwert mit Datum/Uhrzeit), Bidirektionale Schnittstellen (USB/ RS 232), eindeutige Gut/Schlecht-Anzeige über grüne/rote LED am Prüfgerät und an schaltbarer Commander-Prüfspitze, Commander-Prüfspitze mit TEST- und SPEICHER-Taste sowie leuchtstarker LED-Messstellenbeleuchtung, Anschluss für Barcodescanner zur Identifizierung der Messstelle und Umbenennung des Speicherplatzes, Grafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion mit Anschlussdiagramm, Online-Spannungswächter, Akkuladefunktion im Gerät integriert
• PC-Software BENNING PC-Win IT 130: Erstellung und Übertragung (Upload) von Anlagenstrukturen zum BENNING IT 130 für die rationelle Wiederholungsprüfung. Messwertdownload und Protokollierung (Prüfbericht, ZVEH-Prüfprotokoll)

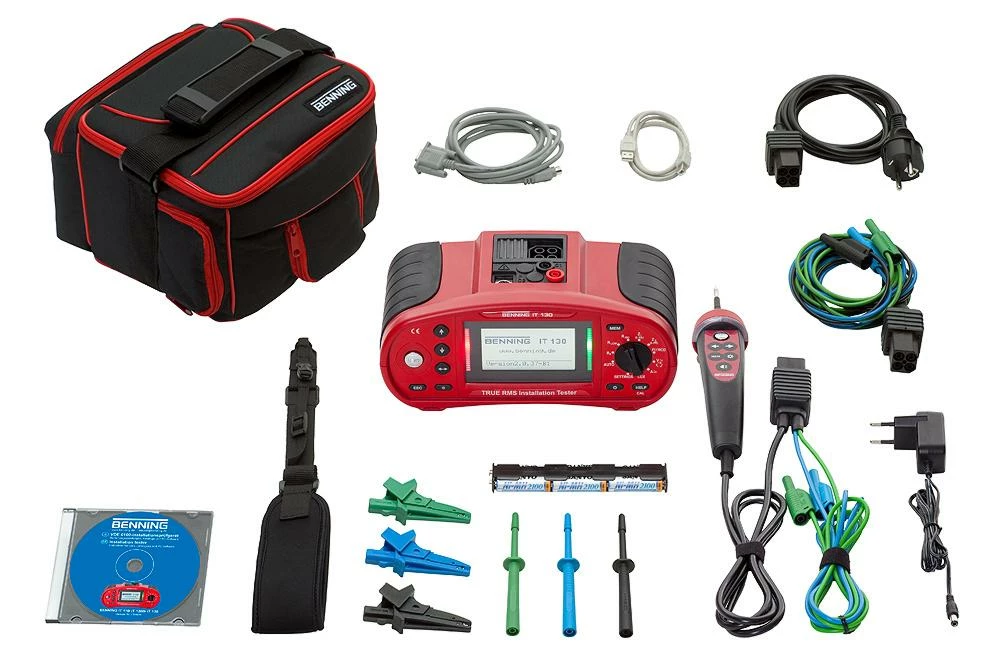

• Lieferumfang: Tragetasche, PC-Software, USB-/ RS-232-Kabel, schaltbare Commander-Prüfspitze, Prüfkabel mit Schutzkontaktstecker, universelle 3-Leiter-Püfleitung (L = 1,5 m), 3 x Prüfspitzen/ Krokodilklemmen, Ladegerät mit 6 wiederaufladbaren NiMH AA-Akkus, Kalibrierzertifikat

Dokumente als PDF zum downloaden
1. Benning Katalog

Technisches Datenblatt
2. Benning Bedienungsanleitung
