BENNING Gerätetester ST 725

BENNING Gerätetester ST 725
• Prüfung gemäß VDE 0701-0702, DGUV Vorschrift 3 (BGV A3), BetrSichV, ÖVE / ÖNORM E 8701 und NEN 3140
• Mobil – durch Batteriebetrieb netzunabhängig
• Einfach – Bedienung über Drucktasten
• Schnell – Prüfung innerhalb weniger Sekunden
• Komplett – Schutzleiterstrom im Differenz- und Ersatzableistromverfahren

Prüfung von Geräten mit netzspannungsabhängigen Schaltelementen / Netzteilen / Relais, wie elektronisch gesteuerte Geräte / Werkzeuge, Geräte der Informations- und Kommunikationstechnik sowie Geräten, die nur mit Netzspannung vollständig geprüft werden können.

Der Schutzleiter- / Berührungsstrom wird bei Netzbetrieb im geforderten Differenz- / direkten Verfahren gemessen.

Leistungsmerkmale:
• automatischer Prüfablauf für Geräte der Klasse I (Taste 1), Klasse II / III (Taste 2) und Leitungstest (Taste 3)
• Prüfung von Leitungsrollern, Mehrfachverteilern und Geräteanschlussleitungen mit Kaltgerätestecker
• Messergebnis mit gut / schlecht Anzeige
• Grenzwerte gemäß VDE-Norm voreingestellt
• Netzbetrieb für Prüfungen unter Funktionsbedingungen
• Batteriebetrieb für mobile Prüfungen
• reduzierte Prüfspannung für Geräte mit Überspannungsableiter
• Hinweis auf korrekte Funktionstaste bei Falschbedienung, nicht eingeschaltetem Prüfling und Überlast
• Batteriekapazität ausreichend für über 2.500 Prüflinge

Messfunktionen:
• Schutzleiterwiderstand mit = 200 mA Impuls-Prüfstrom – notwendig bei oxidierten Kontakten
• Isolationswiderstand mit 500 V Prüfspannung oder 250 V reduzierter Prüfspannung
• Netzbetrieb: Schutzleiter- / Berührungsstrom im Differenzverfahren / direkte Messung mit automatischer Netzumpolung
• Batteriebetrieb: Schutzleiter- / Berührungsstrom im Ersatzverfahren
• aktive Messung des Schutzleiterstromes 3-phasiger Geräte unter Funktionsbedingung mit optionalem Messadapter (Art.-Nr. 044140/044141)
• Prüfung von fest installierten und mobilen 30 mA FI / RCD / PRCD-Schutzschaltern mit Messung der Auslösezeit
• Spannungsmessung mit externer Schutzkontaktsteckdose

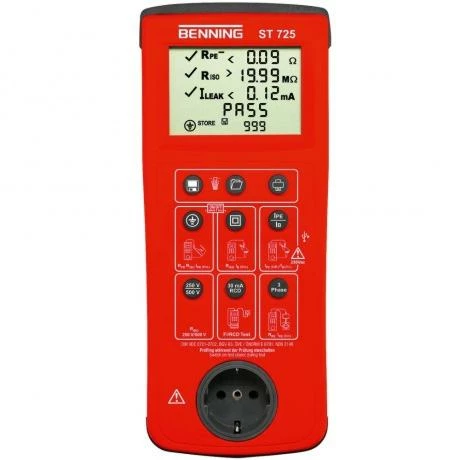

Gerätetester BENNING ST 725
Geeignet für Elektrotechnik, Industrie, Instandsetzung, Service, Kommunen (einfache Handhabung, für batterie- und netzbetriebene Prüfungen).

Anwendung:
Prüfung von Geräten mit netzspannungsabhängigen Schaltelementen/ Netzteilen/Relais, wie elektronisch gesteuerte Geräte/Werkzeuge, Geräte der Informations- und Kommunikationstechnik sowie Geräten, die nur mit Netzspannung vollständig geprüft werden können, gemäß VDE 0701-0702, DGUV Vorschrift 3, ÖVE/ ÖNORM E 8701, NEN 3140
• Mobil (durch Batteriebetrieb netzunabhängig), einfach (Bedienung über Drucktasten), schnell (Prüfung innerhalb weniger Sekunden), komplett (Schutzleiterstrom im Differenz- und Ersatzableitstromverfahren)
• Messwertspeicher für 999 Prüfobjekte, auslesbar über Micro-USB-Schnittstelle
• Downloadsoftware zur Prüfprotokollerstellung in MS Excel
• Automatischer Prüfablauf mit gut/ schlecht Anzeige für Geräte der Klasse I, II (III) und Leitungstest
• Messungen: Schutzleiterwiderstand (200 mA Impuls-Prüfstrom – notwendig bei oxidierten Kontakten), Isolationswiderstand (250 V/ 500 V Prüfspannung), Prüfung von fest installierten und mobilen 30 mA FI/RCD/PRCD-Schutzschaltern mit Messung der Auslösezeit, Spannung an externer Schutzkontaktsteckdose, integrierte Echtzeituhr zur Speicherung der Messwerte mit Prüfdatum
• Netzbetrieb: Schutzleiter-/Berührungsstrom über Differenzstrom-/ direktes Messverfahren mit automatischer Netzumpolung
• Batteriebetrieb: Schutzleiter-/ Berührungsstrom über Ersatzableitstromverfahren
• Aktive Prüfung 3-phasiger Geräte unter Funktionsbedingung (optionale Messadapter)
• Grenzwerte gemäß VDE-Norm voreingestellt
• Besonderheiten: Direkte Prüfprotokollerstellung über serielle Schnittstelle und optionalen Drucker BENNING PT 1, Batteriekapazität für 2.500 Prüflinge, Download der Prüfprotokolle (Excel, PDF)
• Abmessungen: 270 x 115 x 55 mm (L x B x H), Gewicht: 1100 g

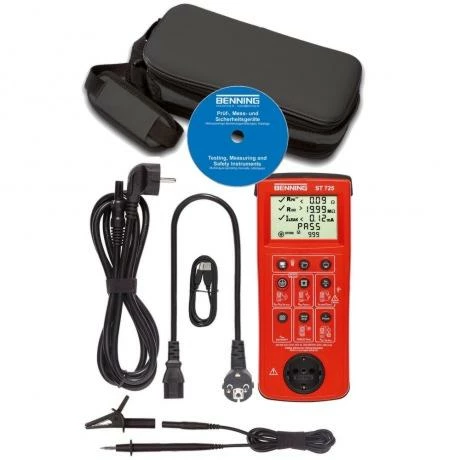

• Inkl. Tragetasche, Prüfleitung mit Abgreifklemme, Netzanschlussleitung, Kaltgeräteleitung, Batterien (6 x 1,5 V Mignon/ AA/ LR6), Micro-USB-Kabel, Downloadsoftware (CD)

Hinweis auf optionales Zubehör für BENNING ST 710/ ST 725
Prüfplaketten „Nächster Prüftermin“, 300 Stück, Durchmesser = 30 mm, selbstklebend Art.-Nr. 756212

3-fach Messadapter für drei- und einphasige Verbraucher zur Messung von RPE, RISO und IEA. 16 A/ 32 A CEE-Kupplung 5-polig (passiv) und 16 A CEE-Kupplung 3-polig an Schutzkontaktstecker Art.-Nr. 044147
(ersetzt die Messadapter 044122, 044123 und 044143)

Messadapter für dreiphasige Verbraucher (passiv, ohne netzspannungsabhängige Schalteinrichtungen) zur Messung von RPE, RISO und IEA:
• 16 A CEE-Kupplung, 5-polig – 16 A Schutzkontaktstecker Art.-Nr. 044122
• 32 A CEE-Kupplung, 5-polig – 32 A Schutzkontaktstecker Art.-Nr. 044123

Messadapter für 1-phasige Verbraucher zur Messung von RPE, RISO und IEA:
• 16 A CEE-Kupplung 3-polig – Schutzkontaktstecker Art.-Nr. 044143
• 32 A CEE-Kupplung 3-polig – Schutzkontaktstecker Art.-Nr. 044144

Schutzkontaktstecker mit 4 mm Stecker für Geräte ohne Schutzkontaktstecker Art.-Nr. 044142
